Meten is weten. Bij Bahnen Holding verzorgen we professionele metingen van databekabeling tot en met Cat6a met gecertificeerde apparatuur. Dankzij deze nauwkeurige metingen kunnen we precies vaststellen hoe uw netwerk ervoor staat en eventuele knelpunten in kaart brengen. Onze geavanceerde tools stellen ons in staat om gedetailleerde storingen op te sporen en zelfs de lengte van kabeltrajecten te bepalen. Zo krijgt u volledige transparantie over de prestaties en betrouwbaarheid van uw netwerk, en kunt u erop rekenen dat uw infrastructuur optimaal functioneert.
INSERTION LOSS
invoerverlies is de verhouding tussen het ontvangen en het invoersignaal aan het einde van een kabel en wordt voornamelijk bepaald door de kabelverzwakking. uitgedrukt in decibel (db), nemen de invoerverliesniveaus toe naarmate de kabeltemperatuur stijgt. hoe lager het getal, hoe beter het invoerverlies – een invoerverlies van 0,2 db is beter dan 0,4 db. echter, er zijn momenten waarop invoerverlies als een negatieve waarde kan verschijnen.
WIREMAP AND ANSI 568
wiremapping is een eenvoudige test die bevestigt dat elke draad correct is beëindigd, zonder onderbrekingen of kortsluitingen. utp die alleen bedoeld is voor pots (plain old phone service) spraaktoepassingen hoeft eigenlijk alleen getest te worden op wiremap.
ansi/tia 568 is een set telecommunicatiestandaarden van de tia. deze standaarden definiëren gestructureerde bekabelingssystemen tussen gebouwen op een campus en voor commerciële gebouwen.
NEXT
overspraak aan de nabije kant, oftewel next, is een prestatieparameter die binnen een enkele link/kanaal wordt gemeten. het meet het signaal dat van het ene paar naar het andere wordt gekoppeld.
het paar dat de storing veroorzaakt, wordt het "storende paar" genoemd, terwijl het paar dat door de overspraak wordt beïnvloed het "gestoorde paar" is.
RETURN LOSS
return loss is een maat voor vswr (voltage standing wave ratio), uitgedrukt in decibel (db). return loss wordt veroorzaakt door een impedantiemismatch tussen twee of meer circuits. voor eenvoudige kabelmontage zal er een mismatch zijn op de plek waar de connector met de kabel is verbonden.
RETURN LOSS
return loss is een maat voor vswr (voltage standing wave ratio), uitgedrukt in decibel (db). return loss wordt veroorzaakt door een impedantiemismatch tussen twee of meer circuits. voor eenvoudige kabelmontage zal er een mismatch zijn op de plek waar de connector met de kabel is verbonden.
ELTCTL
eltctl (equal level transverse conversion transfer loss) – dsx kabelanalyzer. eltctl is een van de twee balansmetingen die te vinden zijn in ansi/tia-568-c.2, ansi/tia-1005 en iso/iec 11801 editie 2.2 2011-06. de andere meting is tcl.
TCL
transverse conversion loss (tcl) meet de modusconversie binnen een paar aan één uiteinde. dit wordt gedaan door een differentiële modus signaal op het paar te injecteren en het terugkerende common-modus signaal op hetzelfde paar te meten. hoe kleiner het terugkerende common-modus signaal, des te beter de balans.
RL
de impact van een onjuiste karakteristieke impedantie wordt nauwkeuriger gemeten en weergegeven door de hoeveelheid return loss. return loss (rl) is een maat voor alle reflecties die worden veroorzaakt door impedantiemismatches op alle locaties langs de verbinding en wordt uitgedrukt in decibel (db).
PSNEXT
power sum next (ps-next) is de som van het totale next-vermogen dat geassocieerd is met een draadpaar vanuit alle andere aangrenzende paren. next (near-end crosstalk) is het niveau van interferentie dat optreedt tussen één paar en de andere paren binnen een kabel met vier paren.
INSERTION LOSS
insertion loss (il) geeft de verzwakking van een signaal aan door één of meerdere componenten die in een signaalpad zijn geplaatst. insertion loss beschrijft de verhouding tussen het geïnjecteerde en het overgedragen vermogen.
Wat we meten

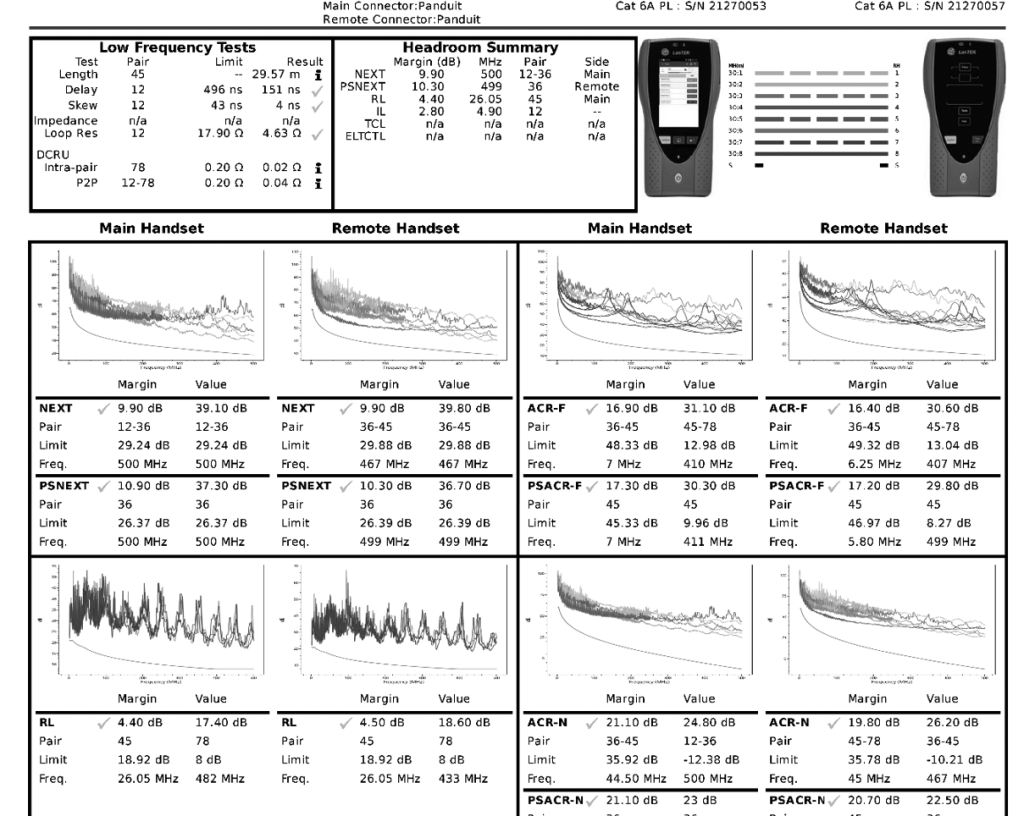

Rapporteren we
